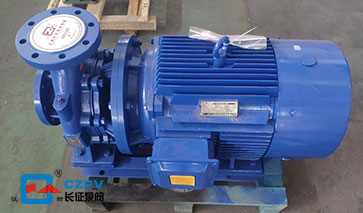

熱水循環泵為單級單吸和兩級單吸懸臂式，由浮動環密封，軸承為滾動軸承和球軸承，并用稀油潤滑。旋轉方向從電動機端看，泵為逆時針旋轉。

    熱水循環泵的結構：

    1.熱水循環泵為單級單吸懸臂式，水平軸向吸入，垂直向上排出。
    2.殼體的徑向部分特別適用于輸送高溫、高壓液體。安裝方式為泵體的水平中心支架。

    3.軸承懸掛體采用大油底殼鑄造，用于軸承潤滑。同時配有一套徑向圓柱軸承和一對背靠背推力球軸承，可承受徑向力和軸向力。

    4.熱水循環泵的吸氣口和排氣口的法蘭鑄在泵體上，軸封腔和泵蓋一體化，外部有水冷腔套。

    熱水循環泵的參數：

    流量Q5~450m3/h

    揚程H34～80m
